项目介绍
[膜片联轴器-碳纤维中间管(BLX)]
膜片联轴器，碳纤维联轴器，碳纤维轴，机床联轴器，临界转速高联轴器膜片联轴器
l 适用于机床行业，龙门加工中心等大型加工设备，电机和主轴之间连接；
l 碳纤维重量轻，能适应高转速，提高临界转速；
l 轴头采用胀紧结构；
l 垂直安装有特殊结构；

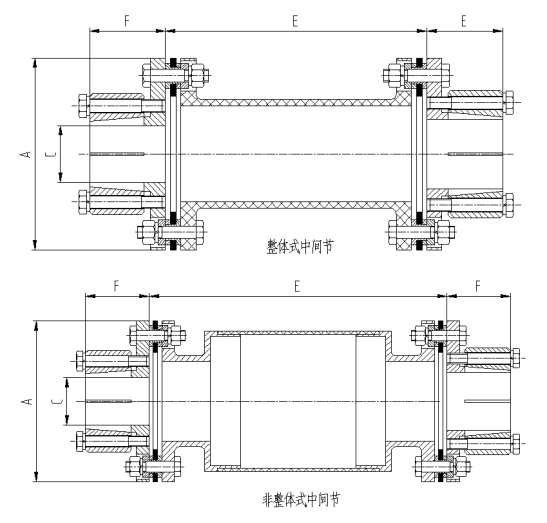

l 结构上有两种，一种是整体式中间节，另一种是非整体式中间节；
l 间隙E尺寸短时可以采用刚性中间节；间隙E可以根据客户需求定制；
图中尺寸可以根据客户要求制作；其它技术参数可以咨询邦克技术部；
|
联轴器 型号 |
孔数 |
膜片 形式 |
公称 扭矩 (KNm) |
峰值 扭矩 (KNm) |
最大许用转速 (r/min) |
A (mm) |
C max (mm) |
F (mm) |
E (mm) |
|
BL115 |
6 |
MP I |
0.68 |
2.4 |
15000 |
115 |
40 |
55 |
600 |
|
BL135 |
6 |
MP I |
1.52 |
3.3 |
12000 |
135 |
55 |
70 |
700 |
|
BL152 |
6 |
MP I |
2.1 |
6.1 |
11000 |
152 |
70 |
80 |
800 |
|
BL175 |
6 |
MP I |
3.7 |
10.8 |
10000 |
175 |
85 |
90 |
800 |
|
BL196 |
6 |
MP I |
4.6 |
12.4 |
9000 |
196 |
90 |
100 |
900 |
|
BL210 |
6 |
MP I |
5.15 |
14.2 |
7500 |
210 |
100 |
110 |
1000 |
