[膜片联轴器-双膜片基本型(BL)]

双膜片联轴器，基本型膜片联轴器，泵用联轴器，膜片联轴器，膜片式联轴器，联轴器膜片

双膜片基本型膜片联轴器运用很普遍性，从上个世纪八十年代开始国内就开始使用，具有维护方便，加工简单，使用寿命长的特点备受市场青睐。

膜片联轴器

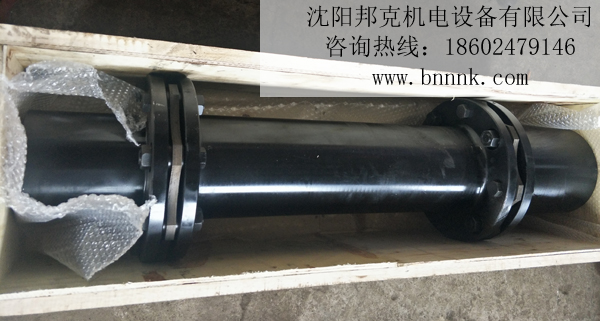

双膜片联轴器

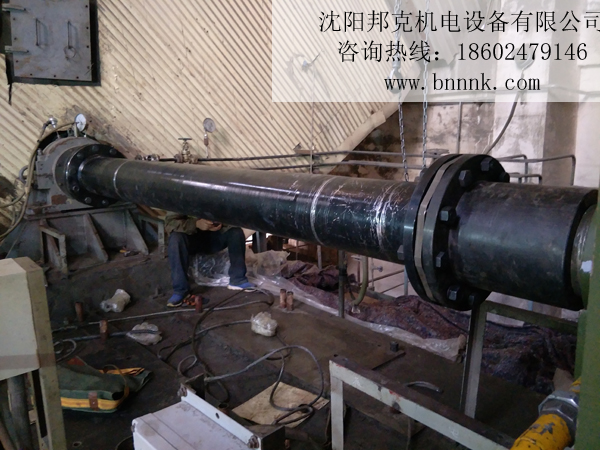

双膜片联轴器电厂应用

l 适用场合比较广泛；

l 联轴器最大许用转速受动平衡、现场机组、及临界转速影响，可超过表中数值。

l 径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；

l 对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；

l 特殊结构可以根据客户要求设计;

l 联轴器材质可以根据客户要求选定；

l 图中尺寸可以根据客户要求制作；其它技术参数可以咨询邦克技术部；

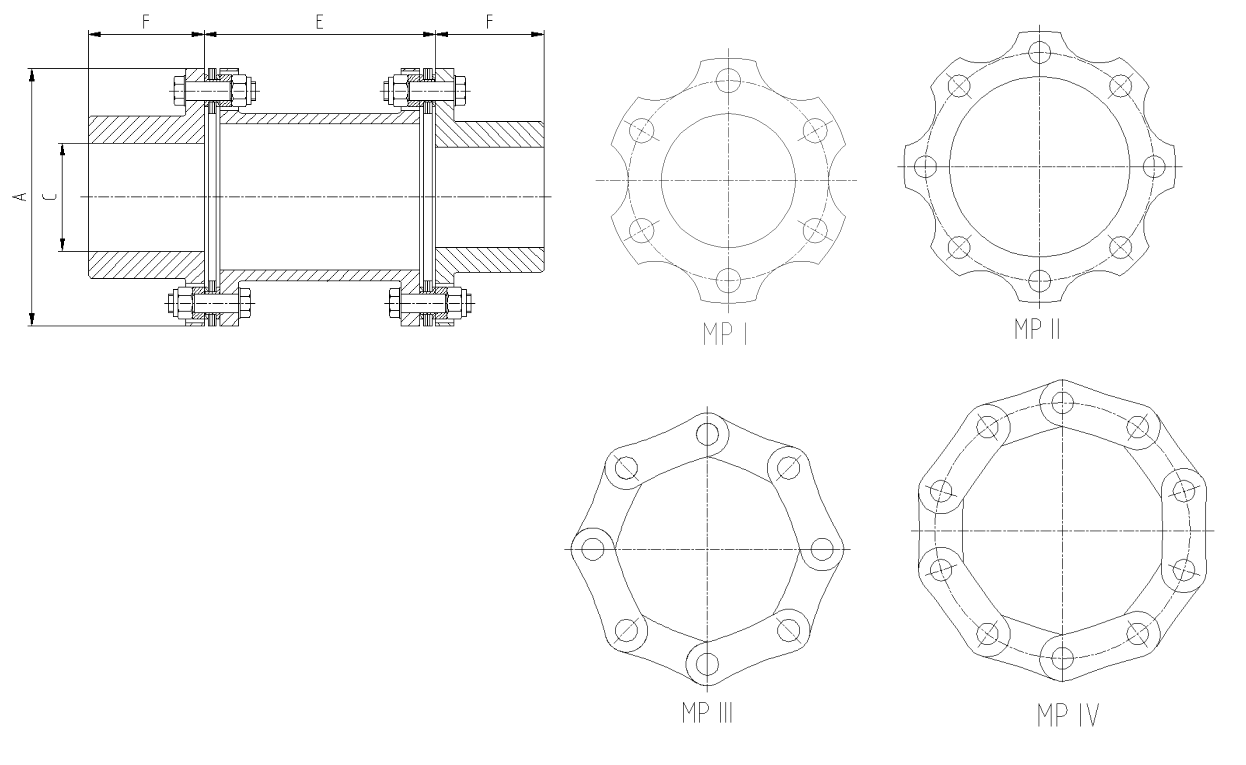

膜片联轴器基本型尺寸图

联轴器型号	孔数	膜片形式	公称扭矩 (KNm)	峰值扭矩 (KNm)	最大许用转速 (r/min)	A (mm)	C max (mm)	F (mm)	E (mm)	G (mm)	L(mm)
BL115	6	MP I	0.68	2.4	15000	115	40	55	110	8	220
BL135	6	MP I	1.52	3.3	12000	135	55	70	110	10	250
BL152	6	MP I	2.1	6.1	11000	152	70	80	120	12	280
BL175	6	MP I	3.7	10.8	10000	175	85	90	130	13	310
BL196	6	MP I	4.6	12.4	9000	196	90	100	160	14	360
BL210	6	MP I	5.15	14.2	7500	210	100	110	160	14	380
BL231	6	MP I	8.21	24.1	6700	231	115	125	160	14	410
BL247	6	MP I	12.22	32	6200	247	125	140	160	15	440
BL272	6	MP I	20.62	45	5500	272	130	150	175	16	475
BL300	6	MP I	27.69	52.9	5200	300	150	165	195	18	525
BL302	8	MP II	33	78	4700	302	150	165	195	18	525
BL333	8	MP II	39.44	101	4350	333	160	180	220	21	580
BL363	8	MP II	63	140	4200	363	170	200	250	24	650
BL396	8	MP II	81.11	197	3900	396	195	215	270	26	700
BL425	8	MP III	105	217	3600	425	205	230	290	50	750
BL457	8	MP III	133.7	320	3450	457	225	240	310	52	790
BL493	8	MP III	162.3	355	3300	493	245	260	320	54	840
BL525	8	MP III	200.5	390	3200	525	260	275	335	62	885
BL570	8	MP III	248.3	570	3100	570	290	295	355	64	945
BL496	10	MP IV	162.3	355	3300	496	245	260	320	54	840
BL537	10	MP IV	238.75	548	3200	537	265	280	350	62	910
BL580	10	MP IV	334.25	770	3100	580	295	305	370	66	980
BL630	10	MP IV	401.1	920	3000	630	320	330	400	68	1060
BL720	10	MP IV	980.2	1666	3000	720	360	445	440	68	1330
BL800	10	MP IV	1553	2884	3000	800	400	520	460	68	1500
BL900	10	MP IV	2205	3400	3000	900	460	600	460	68	1660
BL990	10	MP IV	3205	4670	3000	990	530	720	480	68	1920

在给客户提供图纸中会详细计算其参数，先给出表格中一般值作为参考；

联轴器型号	拧紧力矩(Nm)	总质量(Kg)	扭转刚度K_T(Nm/radxE+06)	转动惯量(Kgm^2)	中间段每米长			角向不对中		轴向不对中
联轴器型号	拧紧力矩(Nm)	总质量(Kg)	扭转刚度K_T(Nm/radxE+06)	转动惯量(Kgm^2)	质量(Kg)	扭转刚度ΔK_T(Nm /radxE+06)	转动惯量(Kgm^2)	最大θ_max (deg)	角向刚度(Nm/radxE+03)	最大(mm)	轴向力（N）
BL115	45	4.5	0.412	0.0072	4.7	0.00389	0.00612	0.375	105.4	2	902
BL135	45	6.7	0.72	0.014	6.0	0.099	0.013	0.375	113.6	2.3	1056
BL152	45	10.3	1.163	0.028	6.9	0.158	0.021	0.375	148.3	2.4	1368
BL175	85	15.6	1.695	0.058	10.4	0.289	0.035	0.375	160.3	2.6	2100
BL196	160	21.3	2.563	0.08	11.8	0.455	0.047	0.375	198.6	2.8	2306
BL210	160	31.2	2.988	0.19	13.5	0.702	0.085	0.375	203.5	3.0	3256
BL231	160	32.2	3.596	0.24	15.1	0.836	0.129	0.375	382.8	3.1	3654
BL247	160	42.8	6.420	0.32	22.6	1.536	0.172	0.375	425.8	3.3	3946
BL272	280	55.6	6.852	0.5	26.5	2.03	0.216	0.375	510.4	3.5	4653
BL300	280	68.2	7.963	0.72	39.5	2.76	0.444	0.375	564.3	3.6	5621
BL302	280	68.2	12.856	0.72	39.5	2.76	0.444	0.25	1989	2.8	6542
BL333	340	104.3	17.63	1.51	46.3	5.422	0.522	0.25	2653	3.0	9326
BL363	540	135.2	23.956	2.2	51.2	7.032	0.755	0.25	3456	3.3	12681
BL396	540	175.2	32.85	3.3	56.1	8.865	0.923	0.25	7864	3.4	13653
BL425	800	220.1	43.963	5.2	71.5	14.65	1.101	0.25	6859	3.6	15782
BL457	800	278.2	55.63	7.9	87.3	16.83	1.522	0.25	6971	3.8	16524
BL493	800	320.2	62.356	9.6	94.6	21.32	2.11	0.25	7865	4.0	18936
BL525	1200	418.3	75.362	16.2	105.3	25.66	2.56	0.25	8654	4.2	19856
BL570	1200	573.2	102.36	24.3	136	40.37	4.03	0.25	8475	4.6	20541
BL496	800	330.2	74.652	10.1	94.6	21.32	2.11	0.165	36587	3.8	16985
BL537	1200	422.3	100.54	17.1	105.3	25.66	2.56	0.165	37698	4.0	18635
BL580	1200	582.2	133.45	26.5	136	40.37	4.03	0.165	45632	4.6	19886
BL630	1800	640.2	150.78	32.6	147	50.8	5.07	0.165	48265	5.2	23687
