[膜盘联轴器-叠片型(BD)]
膜盘联轴器，重型膜盘联轴器，泵用膜盘联轴器，风机用膜盘联轴器膜盘联轴器
l 能够适应高转速旋转;
l 吸收能力强，有更大的扭转刚度；
l 特殊结构可以根据客户要求设计;
l 联轴器材质可以根据客户要求选定；
l 图中尺寸可以根据客户要求制作；其它技术参数可以咨询邦克技术部；
l 公称扭矩数值在吸收小变形范围内的最大值；
|

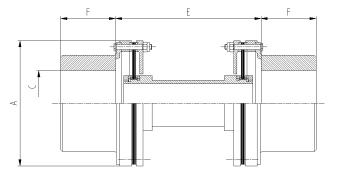

联轴器 型号 |
公称扭矩(Nm) |
峰值扭矩 (Nm) |
许用最大转速(rpm) |
A外径(mm) |
C轴孔大小(mm) |
F轴孔长短(mm) |
E(mm) |
L=2*F+E |
|
BD180 |
8200 |
12000 |
25000 |
180 |
100 |
100 |
160 |
360 |
|
BD230 |
19000 |
27000 |
22000 |
230 |
135 |
110 |
200 |
420 |
|
BD280 |
37000 |
51000 |
17000 |
280 |
170 |
120 |
250 |
490 |
|
BD330 |
68000 |
102000 |
14000 |
330 |
210 |
150 |
260 |
560 |
|
BD380 |
100000 |
150000 |
12000 |
380 |
240 |
170 |
300 |
640 |
|
BD490 |
230000 |
320000 |
10000 |
490 |
320 |
200 |
400 |
800 |
|
BD590 |
390000 |
550000 |
8000 |
590 |
380 |
250 |
500 |
1000 |
