[万向节联轴器-基本型(WS,WSD)]

小万向节联轴器，万向节联轴器，农机联轴器，轻型万向联轴器

小万向节联轴器在很多场合有应用，但使用场合为轻载场合。

万向联轴器

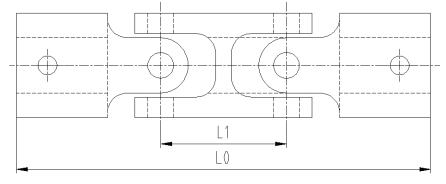

l 左图为WS型，右图为WSD型;

l 联轴器主要用于传动运动和小扭矩，适用于联轴器两轴轴线夹角为β≤45°的传递轴系；

WS型

WSD型

型号	公称转矩TN/Nm	d (H7)	D	L0				L		L1	质量m/Kg				转动惯量I/Kg*m^2
				WSD型		WS型		L			WSD型		WS型		WSD型		WS型
				Y	J1	Y	J1	Y	J1		Y	J1	Y	J1	Y	J1	Y	J1
WS1 WSD1	11.2	8	16	60	-	80	-	20	-	20	0.23	-	0.32	-	0.06	-	0.08	-
		9		60	-	80	-	20	-	20	0.23	-	0.32	-	0.06	-	0.08	-
		10		66	60	86	80	25	22	20	0.23	0.2	0.32	0.29	0.06	0.05	0.08	0.07
WS2 WSD2	22.4	10	20	70	64	96	90	25	22	26	0.64	0.57	0.93	0.88	0.1	0.09	0.15	0.15
		11		70	64	96	90	25	22	26	0.64	0.57	0.93	0.88	0.1	0.09	0.15	0.15
		12		84	74	110	100	32	27	26	0.64	0.57	0.93	0.88	0.1	0.09	0.15	0.15
WS3 WSD3	45	12	25	90	80	122	112	32	27	32	1.45	1.3	2.1	1.95	0.17	0.15	0.24	0.22
WS3 WSD3	45	14	25	90	80	122	112	32	27	32	1.45	1.3	2.1	1.95	0.17	0.15	0.24	0.22
WS4 WSD4	71	16	32	116	82	154	130	42	30	38	5.92	4.86	8.56	8.48	0.39	0.32	0.56	0.49
WS4 WSD4	71	18	32	116	82	154	130	42	30	38	5.92	4.86	8.56	8.48	0.39	0.32	0.56	0.49
WS5 WSD5	140	19	40	144	116	192	164	42	30	48	16.3	12.9	24	20.6	0.72	0.59	1.04	0.91
		20		144	116	192	164	52	38	48	16.3	12.9	24	20.6	0.72	0.59	1.04	0.91
		22		144	116	192	164	52	38	48	16.3	12.9	24	20.6	0.72	0.59	1.04	0.91
WS6 WSD6	280	24	50	152	124	210	182	52	38	58	45.7	36.7	68.9	59.7	1.28	1.03	1.89	1.64
		25		172	136	330	194	62	44	58	45.7	36.7	68.9	59.7	1.28	1.03	1.89	1.64
		28		172	136	330	194	62	44	58	45.7	36.7	68.9	59.7	1.28	1.03	1.89	1.64
WS7 WSD7	560	30	60	226	182	296	252	82	60	70	148	117	207	177	2.82	2.31	3.9	3.38
		32		226	182	296	252	82	60	70	148	117	207	177	2.82	2.31	3.9	3.38
		35		226	182	296	252	82	60	70	148	117	207	177	2.82	2.31	3.9	3.38
WS8 WSD8	1120	38	75	240	196	332	288	82	60	92	396	338	585	525	5.03	4.41	7.25	6.63
		40		300	244	392	336	112	84	92	396	338	585	525	5.03	4.41	7.25	6.63
		42		300	244	392	336	112	84	92	396	338	585	525	5.03	4.41	7.25	6.63
