[蛇簧联轴器-基本型(JS)]

蛇簧联轴器，蛇簧，矿山联轴器，矿用联轴器，煤矿联轴器，弹簧联轴器

蛇簧联轴器是一种安装方便，传递扭矩大，减振效果好的联轴器。

蛇簧联轴器

l 联轴器以蛇形弹簧片轴向嵌入两半36%以上，梯形截面的蛇形弹簧片采用优质弹簧钢，经严格的热处理，并特殊加工而成，具有良好的机械性能。

l 减振性好，使用寿命长，承受变动载荷范围大，起动安全；

l 传动效率高，运行可靠，噪声低，润滑好；

l 结构简单，装拆方便。整机零件少，体积小，重量轻；

l 允许有较大的安装偏差；

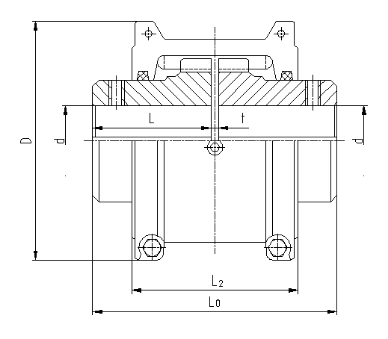

图中尺寸可以根据客户要求制作；其它技术参数可以咨询邦克技术部；

型号	公称扭矩 Tn /N·m	许用转速［N］ /r·min^-1	轴孔直径d	L	L₀	L₂	D	D₁	间隙 t	质量m(无孔) /kg	转动惯量I/ kg·min²	润滑油/kg
JS1	45	4500	18、19	47	97	66	95	—	3	1.91	0.00141	0.0272
			20、22、24
			25、28
JS2	140		22、24	47	97	68	105			2.59	0.00223	0.0408
			25、28
			30、32、35
JS3	224		25、28	50	103	70	115			3.36	0.00327	0.0544
			30、32、35、38
			40、42
JS4	400		32、35、38	60	123	81	130			5.44	0.00727	0.068
			40、42、45、48、50
JS5	630	4350	40、42、45、48、50、55、56	63	129	94	150			7.26	0.0119	0.0862
JS6	900	4125	48、50、55、56	76	155	97	160			10.4	0.0185	0.113
			60、63、65
JS7	1800	3600	55、56	89	181	115	190			17.7	0.0451	0.172
			60、63、65、70、71、75
			80
JS8	3150		65、70、71、75	98	199	122	210			25.4	0.0787	0.254
			80、85、90、95
JS9	5600	2440	75	120	245	155	250		5	42.2	0.178	0.426
			80、85、90、95
			100、110
JS10	8000	2250	85、90、95	127	259	162	270			54.4	0.27	0.508
			100、110、120
JS11	12500	2025	90、95	149	304	191	310		6	81.2	0.514	0.735
			100、110、120、125
			130、140
JS12	18000	1800	110、120、125	162	330	195	346			121	0.989	0.907
			130、140、(150)
			160、170
JS13	25000	1600	120、125	184	374	201	384		—	178	1.85	1.13
			130、140、150						6
			160、170、180
			190、200
JS14	35500	1500	140、150	183	372	271	450	391		227	3.49	1.95
			160、170、180
			190、200
JS15	50000	1300	160、170、180	198	402	278	500	431		309	5.82	2.81
			190、200、220
			240
JS16	6300	1200	180	216	438	307	566	487		448	10.4	3.49
			190、200、220
			240、250、260
			280
JS17	90000	1100	200、220	239	484	321	630	555		619	18.3	3.76
			240、250、260
			280、300

JS18	125000	1000	240、250、260	260	526	325	675	608		776	26.1	4.4
			280、300、320
JS19	160000	900	280、300、320	280	566	355	756	660		1057	43.5	5.62
			340、360
JS20	224000	820	300、320	305	623	432	845	751	13	1424	75.5	10.53
			340、360、380
JS21	315000	730	320	325	663	490	920	822		1785	113	16.1
			340、360、380
			400、420
JS22	400000	680	340、360、380	345	703	546	1000	905		2267	175	24.06
			400、420、440、450
JS23	500000	630	360、380	368	749	648	1087	—		2950	339	33.82
			400、420、440、450、460、480
JS24	630000	580	400、420、440、450、460	401	815	698	1180			3833	524	50.17
JS25	800000	540	420、440、450、460、480、500	432	877	762	1260			4682	711	67.24
