[梅花联轴器-基本型(ML)]
梅花联轴器，聚氨酯弹性件，安装方便，泵用联轴器，直插联轴器梅花联轴器
l 梅花形弹性联轴器是由两个带凸爪形状相同的半联轴器和弹性元件组成，利用梅花形弹性元件置于两半联轴器凸爪之间，以实现两半联轴器的联接。
l 具有补偿两轴相对偏移、减振、缓冲、径向尺寸小、结构简单、不用润滑、承载能力较高、维护方便等特点，但是更换弹性元件时两半联轴器需沿轴向移动。
l 适用于联接两同轴线、启动频繁、正反转变化、中低速、中小功率传动轴系、要求工作可靠性高的工作场合，不适用于重载及轴向尺寸受限制、更换弹性元件后两轴线对中困难的场合。
l 特殊结构可以根据客户要求设计;
l 联轴器材质可以根据客户要求选定；

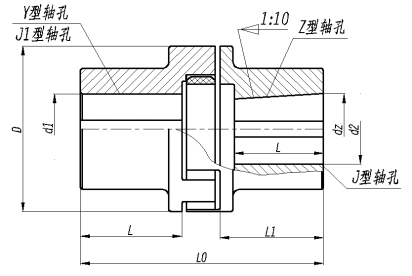

图中尺寸可以根据客户要求制作；其它技术参数可以咨询邦克技术部；
|
型号 |
公称扭矩N·m |
许用转速rpm |
轴孔直径 d1、d2、dz |
轴孔长度 |
L0 |
D |
许用补偿量 |
转动 惯量kg·m2 |
重量kg |
||||
|
弹性体硬度 |
|||||||||||||
|
shA |
shD |
Y型 |
Z、J型 |
轴向 |
径向 |
角向 |
|||||||
|
80±5 |
60±5 |
L |
L |
||||||||||
|
LM1 |
25 |
45 |
15300 |
12,14 |
32 |
27 |
80 |
50 |
1.2 |
0.5 |
2 |
0.014 |
0.66 |
|
16,18,19 |
42 |
30 |
100 |
||||||||||
|
20,22,24 |
52 |
38 |
120 |
||||||||||
|
LM2 |
100 |
200 |
10900 |
20,22,24 |
52 |
38 |
127 |
70 |
1.5 |
0.8 |
2 |
0.075 |
1.55 |
|
25,28 |
62 |
44 |
147 |
||||||||||
|
30,32 |
82 |
60 |
187 |
||||||||||
|
LM3 |
140 |
280 |
9000 |
22,24 |
52 |
38 |
128 |
85 |
2 |
0.8 |
2 |
0.178 |
2.5 |
|
25,28 |
62 |
44 |
148 |
||||||||||
|
30,32,35,38 |
82 |
60 |
188 |
||||||||||
|
LM4 |
250 |
400 |
7300 |
25,28 |
62 |
44 |
151 |
105 |
2.5 |
0.8 |
2 |
0.412 |
4.3 |
|
30,32,35,38 |
82 |
60 |
191 |
||||||||||
|
40,42 |
112 |
84 |
251 |
||||||||||
|
LM5 |
400 |
710 |
6100 |
30,32,35,38 |
82 |
60 |
197 |
125 |
3 |
1 |
1.5 |
0.73 |
6.2 |
|
40,42,45,48 |
112 |
84 |
257 |
||||||||||
|
LM6 |
630 |
1120 |
5300 |
30,38 |
82 |
60 |
203 |
145 |
3 |
1 |
1.5 |
1.85 |
8.6 |
|
40*,42*,45,48,50,55 |
112 |
84 |
263 |
||||||||||
|
LM7 |
1120 |
2240 |
4500 |
45*,48*,50,55 |
112 |
84 |
265 |
170 |
3.5 |
1 |
1.5 |
3.88 |
14 |
|
60,63,65 |
142 |
107 |
325 |
||||||||||
|
LM8 |
1800 |
3550 |
3800 |
50*,55* |
112 |
84 |
272 |
200 |
4 |
1.5 |
1.5 |
9.22 |
25.7 |
|
60,63,65,70,71,75 |
142 |
107 |
332 |
||||||||||
|
LM9 |
2800 |
5600 |
3300 |
60*,63*,65*,70,75 |
142 |
107 |
334 |
230 |
4.5 |
1.5 |
1 |
18.95 |
41 |
|
80,85,90,95 |
172 |
132 |
394 |
||||||||||
|
LM10 |
4500 |
9000 |
2900 |
70*,71*,75* |
142 |
107 |
344 |
260 |
5 |
1.5 |
1 |
39.68 |
59 |
|
80*,85*,90*,95* |
172 |
132 |
404 |
||||||||||
|
100，110 |
212 |
167 |
484 |
||||||||||
|
LM11 |
6300 |
12500 |
2500 |
80*,85*,90*,95* |
172 |
132 |
411 |
300 |
5 |
1.8 |
1 |
73.43 |
87 |
|
100,110,120 |
212 |
167 |
491 |
||||||||||
|
LM12 |
11200 |
20000 |
2100 |
90*,95* |
172 |
132 |
417 |
360 |
5 |
1.8 |
1 |
178.45 |
140 |
|
100*,110*,120*,125* |
212 |
167 |
497 |
||||||||||
|
130 |
252 |
202 |
577 |
||||||||||
|
LM13 |
12500 |
25000 |
1900 |
100*,110*,120*,125* |
212 |
167 |
497 |
400 |
5 |
1.8 |
1 |
208.75 |
160 |
|
130*,140*,150* |
252 |
202 |
577 |
||||||||||
|
160 |
302 |
242 |
677 |
||||||||||
