[梅花联轴器-制动轮型(LMZ)]

带制动轮型梅花联轴器，聚氨酯垫，梅花联轴器，制动器联轴器

带制动轮型梅花联轴器有两种形式，可根据需要选择。

梅花联轴器

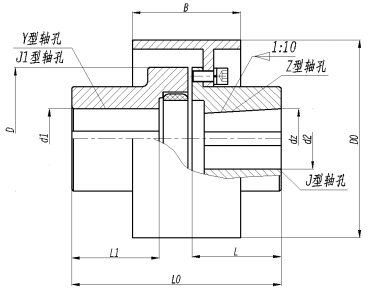

型号	公称扭矩N·m		许用转速 rpm	轴孔直径 d1、d2、dz	L	L0	D0	B	D	弹性件型号	重量kg	转动惯量kg·m²
	弹性体硬度
	a/shA	b/shD
	80±5	60±5
LMZI5-160	250	400	4750	25,28,30,32,35, 38,40,42,45	50	127	160	70	105		6.602	0.019
LMZI5-200			3800	25,28,30,32,35, 38,40,42,45			200	85			9.204	0.044
LMZI6-200	400	710		30,32,35,38,40 ,42,45,48	55	143			125		11.45	0.052
LMZI7-200	630	1120		35,38,40,42,45 ,48,50,55,56	60	159			145		13.96	0.064
LMZI7-250			3050	35,38,40,42,45 ,48,50,55,56			250	105			20.09	0.144
LMZI8-250	1120	2240		45,48,50,55,56,60,63,65	70	181			170		24.65	0.175
LMZI8-315			2400	45,48,50,55,56, 60,63,65			315	135			34.13	0.374
LMZI9-315	1800	3550		50,55,56,60,63, 65,70,71,75,80	80	208			200		41.67	0.45
LMZI9-400			1900	50,55,56,60,63, 65,70,71,75,80			400	170			65.61	1.259
LMZI10-400	2800	5600		60,63,65,70,71, 75,80,85,90,95, 100	90	230			230		74.53	1.4
LMZI10-500			1500	60,63,65,70,71, 75,80,85,90,95, 100			500	210			110.6	3.427
LMZI11-500	4500	9000		70,71,75,80,85, 90,95,100,110, 120	100	260			260		121.7	3.715
LMZI12-630	6300	12500	1200	80,85,90,95,100,110,120,125,130	115	297	630	265	300		213.7	10.24
LMZI13-710	11200	20000	1050	90,95,100,110, 120,125,130, 140,150	125	323	710	300	360		341.6	19.99
LMZI14-800	12500	25000	950	100,110,120, 125,130,140, 150,160	135	343	800	340	400		510.1	39.36

注:1、质量、转动惯量是按材料为铸钢、L推荐、最大轴孔计算的近似值。

2、带*号轴孔直径可用于Z、J型轴孔。

3、a、b为两种弹性材料硬度代号。

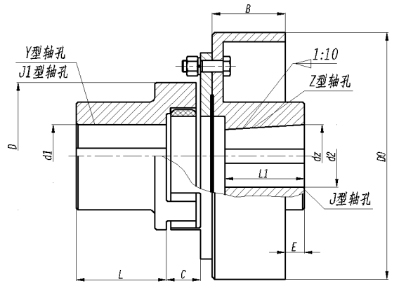

型号	公称扭矩N·m	许用转速 rpm	轴孔直径 d1、d2、dz	轴孔长度		C	E	D0	B	D	重量kg	转动惯量kg·m²
				Y型	J1、Z型
				L
LMZⅡ5-160	250	4750	25,28	62	44	38.5	20	160	70	105	5.18	0.0159
			30,32,35,38	82	60
			40,42,45	112	84
LMZⅡ5-200		3800	25,28	62	44	38.5	30	200	85		6.54	0.0391
			30,32,35,38	82	60
			40,42,45	112	84
LMZⅡ6-200	400		30,32,35,38	82	60	45	30			125	9.12	0.0448
			40,42,45,48	112	84
LMZⅡ7-200	630		35,38	82	60	52	30			145	12.31	0.0527
			40,42,45,48,50,55,56	112	84
LMZⅡ7-250		3050	35,38,	82	60		40	250	105		14.28	0.1189
			40,42,45,48,50,55,56	112	84
LMZⅡ8-250	1120		45,48,50,55,56	112	84	55	40			170	19.28	0.1402
			60,63,65	142	107
LMZⅡ8-315		2400	45,48,50,55,56	112	84		40	315	135		24.02	0.0366
			60,63,65	142	107
LMZⅡ9-315	1800		50,55,56*	112	84	64	40			200	32.16	0.0404
			60,63,65,70,71,75	142	107
			80	172	132
LMZⅡ9-400		1900	50,55,56*	112	84			400	170		40.18	1.0863
			60,63,65,70,71,75	142	107
			80	172	132
LMZⅡ10-400	2800		60,63,65,70,71,75	142	107	70	39			230	50.72	1.17
			80,85,90,95	172	132
			100	212	167
LMZⅡ10-500		1500	60,63,65,70,71,75	142	107		53	500	210		64.14	3.0039
			80,85,90,95	172	132
			100	212	167
LMZⅡ11-500	4500		70,71,75	142	107	84	54			260	81.75	3.1957
			80,85,90,95	172	132
			100,110,120	212	167
LMZⅡ12-630	6300	1200	80,85,90,95	172	132	84	59	630	265	300	133.8	9.0441
			100,110,120,125	212	167
			130	252	202
LMZⅡ13-710	11200	1050	90,95	172	132	98	60	710	300	360	195.93	16.4898
			100,110,120,125	212	167
			130,140,150	252	202
LMZⅡ14-800	12500	950	100,110,120,125	212	167	98	60	800	340	400	294.51	37.985
			130,140,150	252	202
			160	302	242

注:1、质量、转动惯量是按材料为铸钢、L推荐、最大轴孔计算的近似值。

2、带*号轴孔直径可用于Z型轴孔。
