[尼龙齿式联轴器-基本型(TGL)]
尼龙齿式联轴器，尼龙联轴器，尼龙齿，钢齿，鼓型齿联轴器，液压联轴器尼龙齿式
双节式曲面齿联轴器适用于各种机械工程和液压领域，工程塑料和钢的配合，免维护，可以补偿轴向、径向、角向误差。使用环境温度-25～+100℃，成品孔径按照ISO标准为H7，键槽宽公差按照GB/T1095-2003标准JS9。
注意：
①设计选型时，要作扭矩的计算，并考虑转矩变化，起动频繁，环境条件，合理的选择工况系数。
②灰尘较大的场地，用C型结构较好。
③装配时勿将杂物留在腔内。
④装配好后，内齿圈应能用手自由转动。
⑤小规格可采用螺钉拧紧。

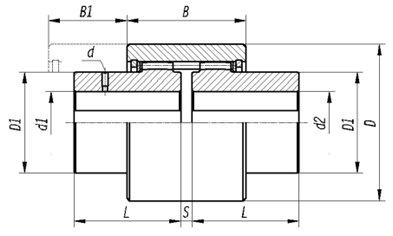

A型
B型
C型
|
型号 |
主要尺寸 |
轴孔直径 d1、d2 |
轴孔长度 L |
公称扭矩 N·m |
许用转速 rpm |
转动惯量kg·m2 |
重量kg |
许用补偿量 |
||||||||
|
D |
B |
S |
径向 |
轴向 |
角向 |
|||||||||||
|
A/B型 |
C型 |
A/B型 |
C型 |
A、B型 |
C型 |
A/B型 |
C型 |
mm |
mm |
( °) |
||||||
|
TGL1 |
40 |
— |
38 |
— |
4 |
6,7 |
16 |
10 |
10000 |
0.00003 |
— |
0.2 |
— |
0.3 |
±1 |
±1 |
|
8,9 |
20 |
|||||||||||||||
|
10,11 |
22 |
|||||||||||||||
|
12,14 |
27 |
|||||||||||||||
|
TGL2 |
48 |
— |
38 |
— |
4 |
8,9 |
20 |
16 |
9000 |
0.00006 |
— |
0.278 |
— |
0.3 |
±1 |
±1 |
|
10,11 |
22 |
|||||||||||||||
|
12,14 |
27 |
|||||||||||||||
|
16,18,19 |
30 |
|||||||||||||||
|
TGL3 |
56 |
58 |
42 |
52 |
4 |
10,11 |
22 |
31.5 |
8500 |
0.00012 |
0.00015 |
0.428 |
0.533 |
0.4 |
±1 |
±1 |
|
12,14 |
27 |
|||||||||||||||
|
16,18,19 |
30 |
|||||||||||||||
|
20,22,24 |
38 |
|||||||||||||||
|
TGL4 |
66 |
70 |
46 |
56 |
4 |
12,14 |
27 |
45 |
8000 |
0.00033 |
0.0004 |
0.815 |
0.869 |
0.4 |
±1 |
±1 |
|
16,18,19 |
30 |
|||||||||||||||
|
20,22,24 |
38 |
|||||||||||||||
|
25,28 |
44 |
|||||||||||||||
|
TGL5 |
75 |
85 |
48 |
58 |
4 |
14 |
27 |
63 |
7500 |
0.00072 |
0.00088 |
1.39 |
1.52 |
0.4 |
±1 |
±1 |
|
16,18,19 |
30 |
|||||||||||||||
|
20,22,24 |
38 |
|||||||||||||||
|
25,28 |
44 |
|||||||||||||||
|
30,32 |
60 |
|||||||||||||||
|
TGL6 |
82 |
90 |
48 |
58 |
4 |
16,18,19 |
30 |
80 |
6700 |
0.0012 |
0.0015 |
2.02 |
2.15 |
0.4 |
±1 |
±1 |
|
20,22,24 |
38 |
|||||||||||||||
|
25,28 |
44 |
|||||||||||||||
|
30,32,35,38 |
60 |
|||||||||||||||
|
TGL7 |
92 |
100 |
50 |
60 |
4 |
20,22,24 |
38 |
100 |
6000 |
0.0024 |
0.0027 |
3.01 |
3.14 |
0.4 |
±1 |
±1 |
|
25,28 |
44 |
|||||||||||||||
|
30,32,35,38 |
60 |
|||||||||||||||
|
40,42 |
84 |
|||||||||||||||
|
TGL8 |
100 |
100 |
50 |
60 |
4 |
22,24 |
38 |
140 |
5600 |
0.0037 |
0.0039 |
4.05 |
4.18 |
0.4 |
±1 |
±1 |
|
25,28 |
44 |
|||||||||||||||
|
30,32,35,38 |
60 |
|||||||||||||||
|
40,42,45,48 |
84 |
|||||||||||||||
|
TGL9 |
140 |
140 |
72 |
85 |
4 |
25,28 |
44 |
355 |
4000 |
0.0155 |
0.0166 |
8.25 |
8.51 |
0.6 |
±1 |
±1 |
|
30,32,35,38 |
60 |
|||||||||||||||
|
40,42,45,48, 50,55,56 |
84 |
|||||||||||||||
|
60,63,65,70 |
107 |
|||||||||||||||
|
TGL10 |
175 |
175 |
95 |
95 |
6 |
30,32,35,38 |
60 |
710 |
3150 |
0.052 |
0.0535 |
16.92 |
17.1 |
0.7 |
±1 |
±1 |
|
40,42,45,48, 50,55,56 |
84 |
|||||||||||||||
|
60,63,65,70,71,75 |
107 |
|||||||||||||||
|
80,85 |
132 |
|||||||||||||||
|
TGL11 |
210 |
210 |
102 |
102 |
8 |
40,42,45,48, 50,55,56 |
84 |
1250 |
3000 |
0.1624 |
0.165 |
34.26 |
34.56 |
0.8 |
±1 |
±1 |
|
60,63,65,70, 71,75 |
107 |
|||||||||||||||
|
80,85,90,95 |
132 |
|||||||||||||||
|
100,110 |
167 |
|||||||||||||||
|
TGL12 |
270 |
270 |
135 |
135 |
10 |
50,55,56 |
84 |
2500 |
2120 |
0.4674 |
0.4731 |
66.42 |
66.86 |
1.1 |
±1 |
±1 |
|
60,63,65,70, 71,75 |
107 |
|||||||||||||||
|
80,85,90,95 |
132 |
|||||||||||||||
|
100,110,120,125 |
164 |
|||||||||||||||
