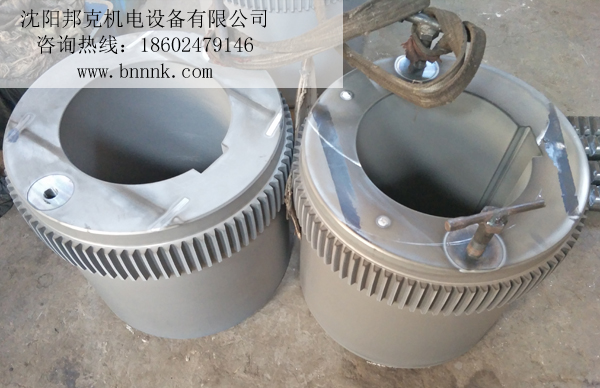

[鼓形齿联轴器-宽型(GICL)]

鼓形齿联轴器，联轴器，挠性联轴器，吸收能力强，刚性大，鼓形齿式

鼓形齿联轴器具有较强的吸收能力，是大多机械场合比较适用的联轴器之一，标准号JB/T8854.3-2001。

鼓形齿联轴器

型号	额定转矩 kN·m	许用转速 rpm	轴孔直径 d1、d2、d3	轴孔长度L		D	D1	D2	B	A	C	C1	C2	e	转动惯量 kg·m²	重量kg

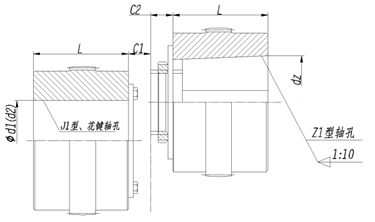

				Y	J1、Z1

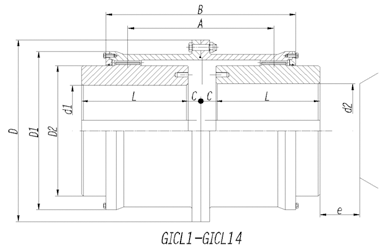

GⅠCL1	0.8	7100	16,18,19	42	—	125	95	60	115	75	20	—	—	30	0.009	5.9
			20,22,24	52	38						10		24
			25,28	62	44						2.5		19
			30,32,35,38	82	60							15	22
GⅠCL2	1.4	6300	25,28	62	44	145	120	75	135	88	10.5		29	30	0.02	9.7
			30,32,35,38	82	60						2.5	12.5	30
			40,42,45,48	112	84							13.5	28
GⅠCL3	2.8	5900	30,32,35,38	82	60	170	140	95	155	106	3	24.5	25	30	0.047	17.2
			40,42,45,48, 50,55,56	112	84							17	28
			60	142	107								35
GⅠCL4	5	5400	32,35,38	82	60	195	165	115	178	125	14	37	32	30	0.091	24.9
			40,42,45,48, 50,55,56	112	84						3	17	28
			60,63,65,70	142	107								35
GⅠCL5	8	5000	40,42,45,48, 50,55,56	112	84	225	183	130	198	142	3	25	28	30	0.167	38
			60,63,65, 70,71,75	142	107							20	35
			80	172	132							22	43
GⅠCL6	11.2	4800	48,50,55,56	112	84	240	200	145	218	160	6	35	35	30	0.267	48.2
			60,63,65, 70,71,75	142	107						4	20
			80,85,90	172	132							22	43
GⅠCL7	15	4500	60,63,65, 70,71,75	142	107	260	230	160	244	180	4	25	35	30	0.453	68.9
			80,85,90,95	172	132							22	43
			100	212	167								48
GⅠCL8	21.2	4000	65,70,71,75	142	107	280	245	175	264	193	5	35	35	30	0.646	83.3
			80,85,90,95	172	132							22	43
			100,110	212	167								48
GⅠCL9	26.5	3500	70,71,75	142	107	315	270	200	284	208	10	45	45	30	1.036	110
			80,85,90,95	172	132						5	22	43
			100,110,120, 125	212	167								49

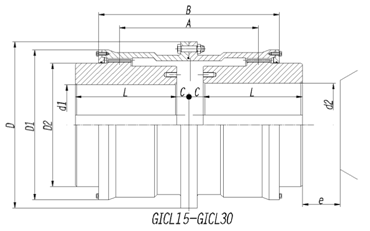

型号	额定转矩 kN·m	许用转速 rpm		轴孔直径 d1、d2、d3		轴孔长度L		D		D1	D2	B		A	C		C1	C2		e	转动惯量 kg·m²		重量kg
						Y	J1、Z1
GⅠCL10	42.5	3200		80,85,90,95		172	132	345		300	220	330		249	5		43	43		30	1.88		157
				100,110,120, 125		212	167										22	49
				130,140		252	202										29	54
GⅠCL11	60	3000		100,110,120		212	167	380		330	250	360		267	6		29	49		40	3.28		217
				130,140,150		252	202											54
				160		302	242											64
GⅠCL12	80	2600		120		212	167	440		380	290	416		313	6		57	57		40	5.08		305
				130,140,150		252	202										29	55
				160,170,180		302	242											68
GⅠCL13	112	2300		140,150		252	202	480		420	320	476		364	7		54	57		40	10.06		416
				160,170,180		302	242										32	70
				190,200		352	282										32	80
GⅠCL14	160	2100		160,170,180		302	242	520		465	360	532		415	8		42	70		40	16.774		594
				190,200,220		352	282										32	80
GⅠCL15	224	1900		190,200,220		352	282	580		510	400	556		429	10		34	80		40	26.55		783
				240,250		410	330										38	—
GⅠCL16	355	1600		200,220		352	282	680		595	465	640		501	10		58	80		50	52.22		1134
				240,250,260		410	330										38	—
				280		470	380
GⅠCL17	400	1500		220		352	282	720		645	495	672		512	10		74	80		50	69		1305
				240,250,260		410	330										39	—
				280,300		470	380
GⅠCL18	500	1400		240,250,260		410	330	775		675	520	702		524	10		46	—		50	96.16		1626
				280,300,320		470	380										41
GⅠCL19	630	1300		260		410	330	815		715	560	744		560	10		67	—		50	115.6		1773
				280,300,320		470	380										41
				340		550	450
GⅠCL20	710	1200		280,300,320		470	380	855		755	585	786		595	13		44	—		50	167.41		2263
				340,360		550	450
GⅠCL21	900	1100		300,320		470	380	915		795	620	808		611	13		59	—		50	215.7		2593
				340,360,380		550	450										44
GⅠCL22	950	950		340,360,380		550	450	960		840	665	830		632	13		44	—		60	278.07		3036
				400		650	540
GⅠCL23	1120	900		360,380		550	450	1010		890	710	870		666	13		44	—		60	397.4		3668
				400,420		650	540										48
GⅠCL24	1250	875		380		550	450	1050		925	730	890		685	15		46	—		60	448.1		3946
				400,420,450		650	540										50
GⅠCL25	1400	850		400,420,450, 480		650	540	1120		970	770	930		724	15		50	—		60	564.64		4443
GⅠCL26	1600	825		420,450,480, 500		650	540	1160		990	800	950		733	15		50	—		60	637.4		4791
GⅠCL27	1800	800		450,480,500		650	540	1210		1060	850	958		739	15		50	—		70	866.26		5758
				530		800	680
GⅠCL28	2000	770		480,500		650	540	1250		1080	890	1034		805	20		55	—		70	1020.76		6232
				530,560		800	680
GⅠCL29	2800	725		500		650	540	1340		1200	960	1034		792	20		57	—		80	1450.84		7549
				530,560,600		800	680										55
GⅠCL30	3200	700		560,600,630		800	680	1390		1240	1005	1050		806	20		55	—		80	1947.17		9514
注：⑴联轴器质量和转动惯量是按轴孔最小直径和最大长度计算的近似值。 ⑵D2≥465mm，其密封圈采用圆形断面橡皮条粘接而成。 ⑶J1型轴孔根据需要，也可以不使用轴端挡圈。 ⑷允许角向补偿量1°30＇。 ⑸允许径向补偿量△Y列于下表。
型号	GⅠCL1		GⅠCL2		GⅠCL3		GⅠCL4		GⅠCL5		GⅠCL6		GⅠCL7			GⅠCL8			GⅠCL9			GⅠCL10
△Y	1.96		2.36		2.75		3.27		3.8		4.3		4.7			5.24			5.63			6.81
型号	GⅠCL11		GⅠCL12		GⅠCL13		GⅠCL14		GⅠCL15		GⅠCL16		GⅠCL17			GⅠCL18			GⅠCL19			GⅠCL20
△Y	7.46		8.77		10.08		11.15		11.36		13.3		13.87			14.53			15.71			16.49
型号	GⅠCL21		GⅠCL22		GⅠCL23		GⅠCL24		GⅠCL25		GⅠCL26		GⅠCL7			GⅠCL28			GⅠCL29			GⅠCL30
△Y	17.02		17.28		18.06		18.6		19.4		19.92		19.92			21.1			21.1			21.7
