变频电机膜片联轴器选型方法

传动行业--联轴器选型知识

当今社会联轴器的应用行业非常普遍，应用在各个行业，比如航天，运输，石油，化工，机电，风电，钢厂，电厂等，在传动过程中担任重要角色。

下面我简单解析一下联轴器的选型方法：

一、首先要选择联轴器必须确定机组，机组安装形式，机组一些要求，和整体要求。下表给出常见驱动机及被驱动机的名称及冲击类型。表中对应数值为选型时的安全系数。

比如说机组形式电机拖动风机，那么驱动机为电机，被驱动机为风机。安装形式为卧式，整体要求风机能平稳运行，振动值不能超过国家标准电机额定功率为1500kW,转速为3000rpm，运行环境为-20℃-+60℃。电机为变频电机。机组整体布置图需要联轴器总长为1500mm。

二、根据这些个要求就可以选择联轴器。

1确定联轴器形式：风机用联轴器主要使用挠性联轴器或者弹性联轴器，挠性联轴器中推荐使用膜片联轴器，弹性联轴器中推荐使用变频联轴器。

2确定主、从动机及工作情况、选择工况系数K，K值按系数表选择，正常选择K=1.0即可，但是电机为变频电机，负载可能存在扭矩波动特大所以K=3.0；

3确定联轴器计算功率P_C；

P_C=PxK=1500*3.0=4500kw

式中：

P_C——计算功率（kW）;

P_——传递功率（kW），考虑到从动机可能会过载工作，建议P按驱动机功率计算；

K_——工况系数。

4计算联轴器传递扭矩T；

T=9549xP_C/n=9549*4500/3000=14323Nm

式中：

T_——扭矩（N.m）;

n_——额定或正常工作转速（r/min）。

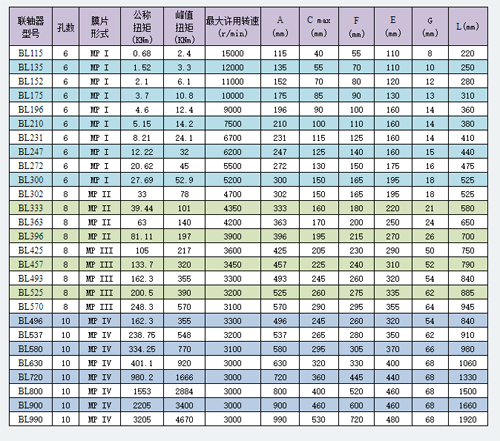

5根据：T≤公称扭矩，n_max≤最大许用转速的原则，结合选用指南，从样本所列的数据表中初步选出合适的联轴器型号为BL272； 其中T<20620Nm，转速满足要求确定型号；

6校核使用条件； （有特殊情况时需要注意）

a:校核峰值扭矩和最大瞬时扭矩是否满足机组需求。对于频繁启动的机组和启动冲击较大的设备应校核其启动扭矩；对于有刹车装置的设备应校核其刹车扭矩；如有要求，对于同步电机驱动的设备或发电机组，应校核由同步电机启动引起的交变扭矩或发电机的短路力矩。必要时应加大型号或选择其他系列。

b:所选型号的最大许用轴径能否满足要求，必要时应加大型号或选择其他系列。

c:机组轴头间距能否满足所选型号最小轴头间距的要求。合适的轴头间距不仅可以使联轴器有更好的性能，而且便于设备维护。如有要求，应符合API610或API671对轴头间距的相关规定。

d:校核联轴器的轴向和角向补偿能力是否满足机组需求，必要时应加大型号或选择其他系列。对于热涨量较大的机组，可采用冷态预拉伸的方法，使机组在达到热平衡时联轴器挠性元件工作在小变形状态。

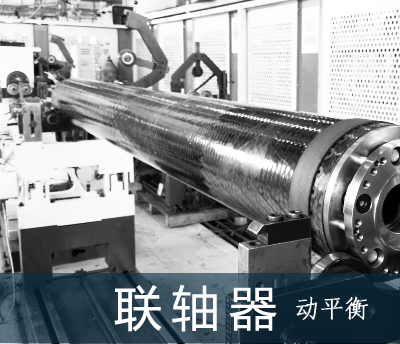

三、根据以上介绍就可以选出联轴器型号为BL272，需要注意的是联轴器总长为1500mm，转速为3000rpm，这时联轴器需要做动平衡处理，动平衡等级为G6.3;
